Anschlagpunkte und -wirbel

THEIPA Point TP

Maße und Gewicht (TP 0,7 - TP 6,7)

Bezeichnung Gewindeausführung Anziehdrehmoment Steigung         Glied Gewicht
  d x e   DIN 13 Ø b g SW t Ø x t1 x b1
  [mm] [Nm]   [mm] [kg]
TP 0,7 M 8 x 18 8 - 25 1,25 36,5 48 34 41 13x55x32 0,40
  M 10 x 18 10 - 40 1,5 36,5 48 34 41 13x55x32 0,42
  M 12 x 18 15 - 40 1,75 36,5 48 34 41 13x55x32 0,43
  M 12 x 25 15 - 40 1,75 36,5 48 34 41 13x55x32 0,43
  M 14 x 20 30 - 40 2 36,5 48 34 41 13x55x32 0,43
TP 1,4 M 16 x 20 45 - 130 2 36,5 48 34 41 13x55x32 0,43
  M 16 x 30 45 - 130 2 36,5 48 34 41 13x55x32 0,44
  M 20 x 30 75 - 130 2,5 36,5 48 34 41 13x55x32 0,46
  M 24 x 30 90 - 130 3 36,5 48 34 41 13x55x32 0,49
TP 2,5 M 20 x 30 100 - 170 2,5 52 68 46 57 16x70x34 0,95
  M 20 x 40 100 - 170 2,5 52 68 46 57 16x70x34 0,97
  M 20 x 50 100 - 170 2,5 52 68 46 57 16x70x34 1,04
  M 20 x 70 100 - 170 2,5 52 68 46 57 16x70x34 1,07
TP 4 M 24 x 30 190 - 280 3 57 75 50 63 18x85x45 1,43
  M 24 x 45 190 - 280 3 57 75 50 63 18x85x45 1,48
  M 24 x 50 190 - 280 3 57 75 50 63 18x85x45 1,5
  M 30 x 35 190 - 280 3,5 57 75 50 63 18x85x45 1,5
TP 6,7 M 30 x 35 230 - 400 3,5 70 95 65 78 20x86x46 2,33
  M 30 x 45 230 - 400 3,5 70 95 65 78 20x86x46 2,37
  M 30 x 50 230 - 400 3,5 70 95 65 78 20x86x46 2,44
  M 30 x 60 230 - 400 3,5 70 95 65 78 20x86x46 2,45

Maße und Gewicht (TP 8 - TP 40)

Bezeichnung Gewindeausführung Anziehdrehmoment Steigung         Glied Gewicht
  d x e   DIN 13 Ø b g SW t Ø x t1 x b1
  [mm] [Nm]   [mm] [kg]
TP 8 M 30 x 35 270 - 600 3,5 81 106 75 86 23x115x60 3,59
  M 30 x 45 270 - 600 3,5 81 106 75 86 23x115x60 3,64
TP 10 M 36 x 50 270 - 600 4 81 106 75 86 23x115x60 3,72
  M 36 x 54 270 - 600 4 81 106 75 86 23x115x60 3,82
TP 12,5 M 42 x 50 270 - 700 4,5 81 106 75 86 23x115x60 3,82
  M 42 x 60 270 - 700 4,5 81 106 75 86 23x115x60 3,91
  M 42 x 63 270 - 700 4,5 81 106 75 86 23x115x60 3,94
  M 45 x 60 270 - 700 4,5 81 106 75 86 23x115x60 4,03
  M 48 x 72 270 - 700 5 81 106 75 86 23x115x60 4,33
TP 17 M 42 x 60 350 - 800 4,5 104 127 95 106 30x140x70 7,34
  M 45 x 60 350 - 800 4,5 104 127 95 106 30x140x70 7,50
  M 48 x 60 350 - 800 5 104 127 95 106 30x140x70 7,57
  M 56 x 78 350 - 900 5,5 104 127 95 106 30x140x70 8,00
TP 20 M 64 x 96 350 - 900 6 104 127 95 106 30x140x70 8,85
  M 64 x 110 350 - 900 6 104 127 95 106 30x140x70 9,20
TP 28 M 64 x 96 500 - 1000 6 129 174 115 135 35x170x80 16,3
  M 72 x 120 500 - 1200 6 129 174 115 135 35x170x80 17,6
  M 80 x 150 500 - 1200 6 129 174 115 135 35x170x80 19,5
TP 35 M 72 x 120 500 - 1200 6 148 187 135 146 43x220x100 23,46
  M 80 x 120 500 - 1400 6 148 187 135 146 43x220x100 25,1
  M 90 x 150 500 - 1500 6 148 187 135 146 43x220x100 27,6
TP 40 M 72 x 120 500 - 1700 6 170 233 150 182 46x240x110 34,7
  M 80 x 120 500 - 1500 6 170 233 150 182 46x240x110 35,5
  M 90 x 115 500 - 1500 6 170 233 150 182 46x240x110 36,5
  M 90 x 150 500 - 1500 6 170 233 150 182 46x240x110 38,0
  M 100 x 150 500 - 1700 6 170 233 150 182 46x240x110 39,8

Alle handelsüblichen Gewindeausführungen von Zoll- bis Rundgewinde sind lieferbar. Abweichende Gewinde sind lieferbar. (TPSO)
Anziehdrehmomente : anziehen mit Maulschlüssel nach DIN 895 bzw. 894 ohne Zuhilfenahme  einer Verlängerung in  diesen Spannen praktikabel und ausreichend.

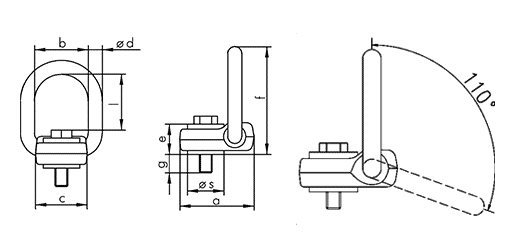

flat point

Maße und Gewicht

Bezeichnung JDTSchraube Anzugsmoment                   Gewicht
      a b c d e f g l Ø s
  [mm] [Nm] [mm] [kg]
FP 0,5 M 10 x 40 40 69 50 48 13 28 100 12 52 34 0,71
FP 0,8 M 12 x 45 65 69 50 48 13 28 100 17 51 34 0,73
FP 1,5 M 16 x 55 160 69 50 48 13 28 100 27 49 34 0,77
FP 2,5 M 20 x 70 250 69 50 48 13 33 103 37 44 41 0,92
FP 4-S M 24 x 80 300 69 50 48 13 34 103 46 40 41 1,05
FP 4 M 24 x 80 300 104 76 72 18 39 147 41 74 58 2,5
FP 5 M 27 x 90 400 104 76 72 18 39 147 51 72 58 2,63
FP 6 M 30 x 90 500 104 76 72 18 39 147 51 70 58 2,74
FP 8 M 36 x 100 600 104 76 72 18 43 147 57 62 58 3,15
FP 10 M 42 x 110 1000 160 107 99 34,5 65,5 236 44,5 110 90 10,4
FP 15 M 48 x 120 2000 160 107 99 34,5 65,5 236 54,4 106 90 11,0

JDT Schrauben nach DIN EN ISO 4014 (DIN 931) - Festigkeitsklasse 10.9, rissgeprüft.



Anschlagpunkt zum Anschweißen

Maße und Gewicht

Bezeichnung               Gewicht
  a b c d e f l
  [mm] [kg]
TAPS 1 32 38 32 13 25 70 42 0,32
TAPS 2 34 40 34 14 26 72 42 0,33
TAPS 3 47 56 50 18 36 92 54 0,84
TAPS 5 55 67 60 22 46 111 63 1,56
TAPS 8 68 80 68 26 54 127 68 2,62
TAPS 15 82 125 100 30 60 190 120 5,4
TAPS 20 125 150 125 46 90 254 155 16
TAPS 25 135 170 140 52 100 288 175 22,8
TAPS 30 155 200 170 56 110 334 210 32,3
TAPS 35 165 200 170 56 115 344 215 34,7
TAPS 40 180 210 185 62 130 363 220 45,2
TAPS 50 190 230 195 73 135 395 235 56,5
TAPS 63 190 230 195 73 135 395 235 56,5
